大型トランス 収納盤
- 内容・種類トランス収納盤
- 製品サイズ（H・W）1,000～1,999
- 材質鉄
- 工程抜き・曲げ・溶接工程
こちらは屋外で使用される大型トランス収納筐体の製作事例です。

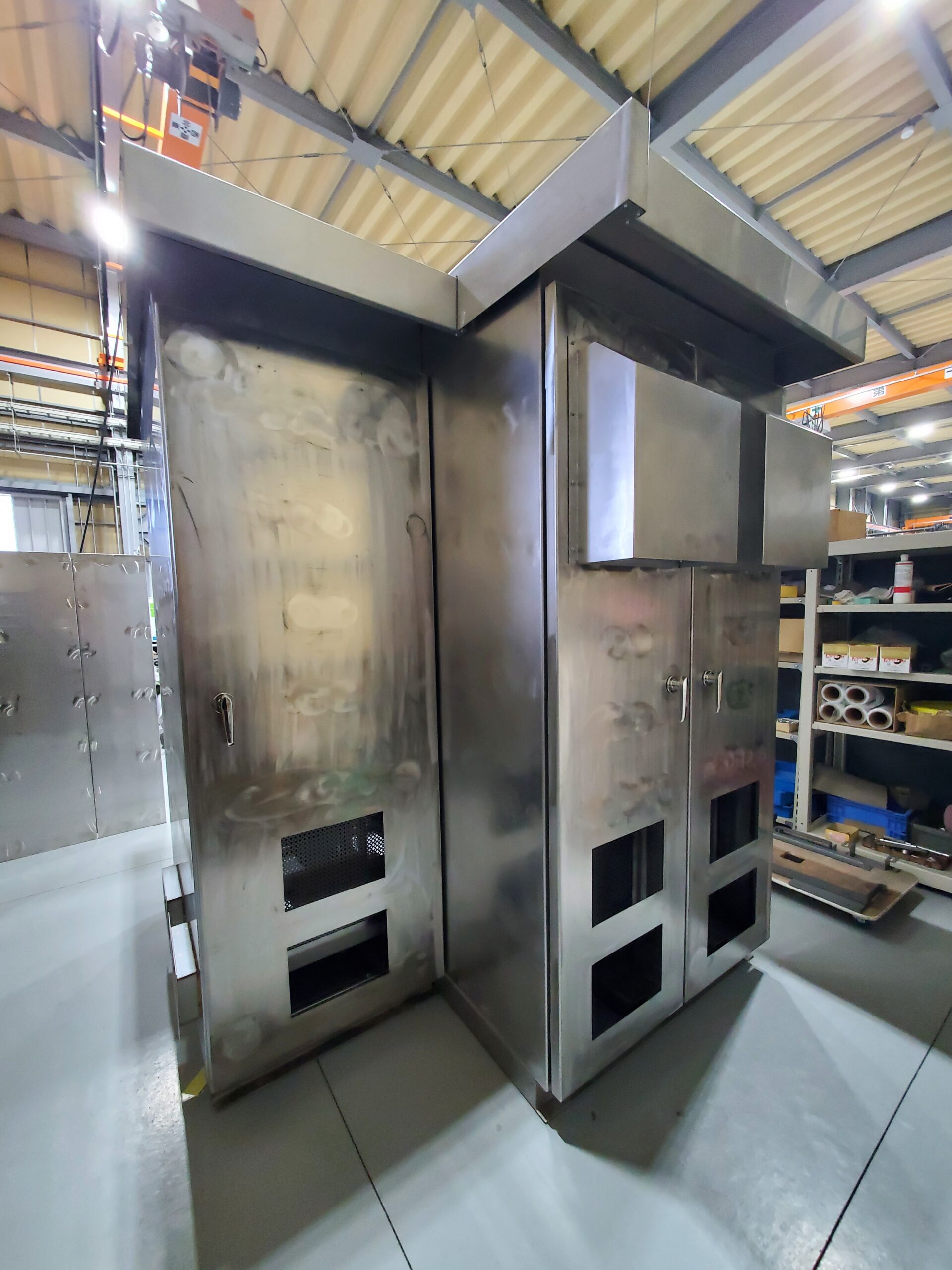

収納されるトランスが重量物であるため、本体には補強を施し、屋外設置に耐える強度と歪み対策を確保しています。外装では、筐体の大型化に合わせて3分割扉を採用し、確実に取り付けられる構造としました。屋根は、奥行きの異なる盤同士を連結できるように設計された防水仕様の特殊構造となっており、設置環境に応じた柔軟な対応が可能です。

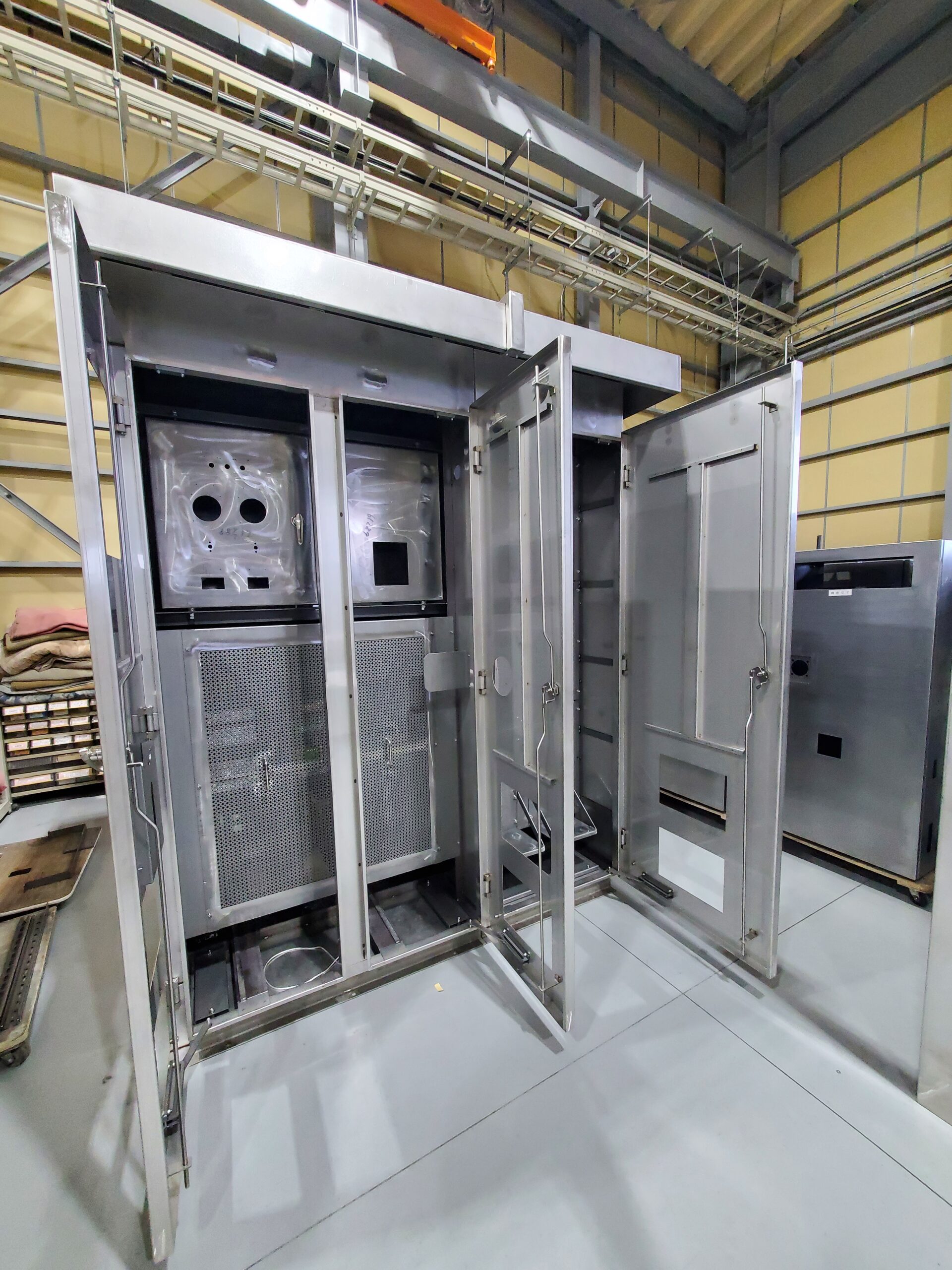

内部には、機器の搬入を容易にする取り外し可能な敷居を設けることで、作業性に配慮したつくりとなっています。重量物の収納、屋外対応、連結構造といった複数の要件を満たすため、要所に工夫を凝らした筐体です。
